Подсистема (обрешетка для фасадных панелей) состоит:
- из профилей;
- кронштейнов;
- крепежных элементов для установки плит из керамогранита, алюминия, фиброцемента, металла и других материалов на стену дома.
Самой распространенной является фасадная подсистема из оцинкованной стали, также значительным спросом пользуется продукция из алюминия. Эти материалы хорошо защищены от коррозии, имеют относительно небольшой вес и удобны при монтаже.
Крепление подсистемы возможно либо непосредственно к стене здания, либо к плитам межэтажных перекрытий.
Из оцинкованной стали
Толщина профилей 1,2 мм или 1,5 мм.
Толщина несущих кронштейнов 2 мм.
Три типа кронштейнов: с полкой на 50 мм, а также изготавливаем усиленные типы кронштейнов с полкой на 70 мм, 105 мм и выносом до 250 мм. И третий тип выдвижные кронштейны с рабочей полкой от 150 мм до 300 мм.

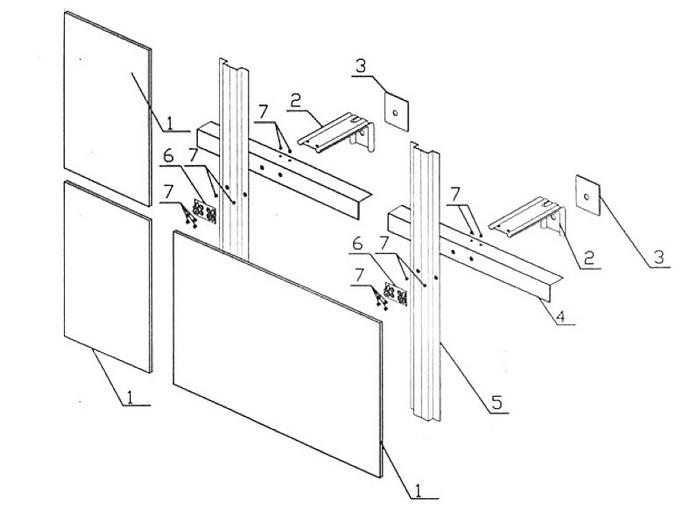

1. Облицовочный материал
2. Кронштейн
3. Паронитовая прокладка
4. Профиль Г-образный
5. Профиль П-образный
6. Кляммер
7. Заклепка K6/K14
Фасады из керамогранита, асбо- фибро плиты, металлокассеты, металлосайдинг, фасады из профнастила.
Керамогранит на оцинкованной подсистеме
Металлосайдинг на оцинкованной подсистеме
